Modul NANO-V3/CH340

Niebieska płytka Arduino Nano z portem USB i różnymi komponentami elektronicznymi, w tym mikrokontrolerem i złączami pinowymi. Płytka jest kompaktowa i przeznaczona do projektów elektronicznych i prototypowania.

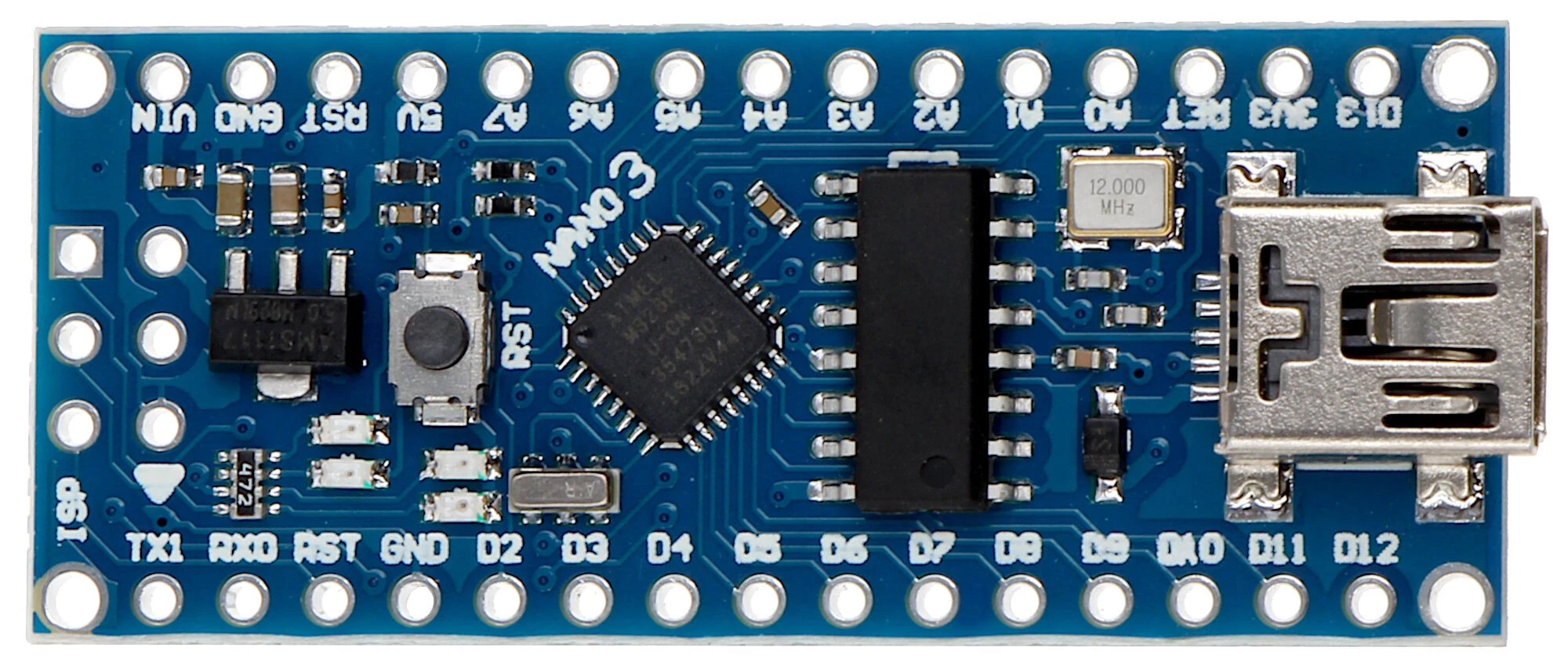

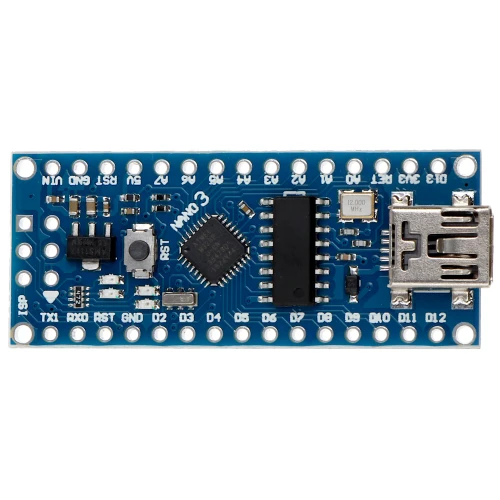

Na zdjęciu znajduje się moduł Nano V3 z układem CH340, który jest małą płytką mikrokontrolera z wieloma pinami do podłączeń. Posiada port USB do programowania i zasilania oraz różne komponenty elektroniczne na niebieskiej płytce PCB.

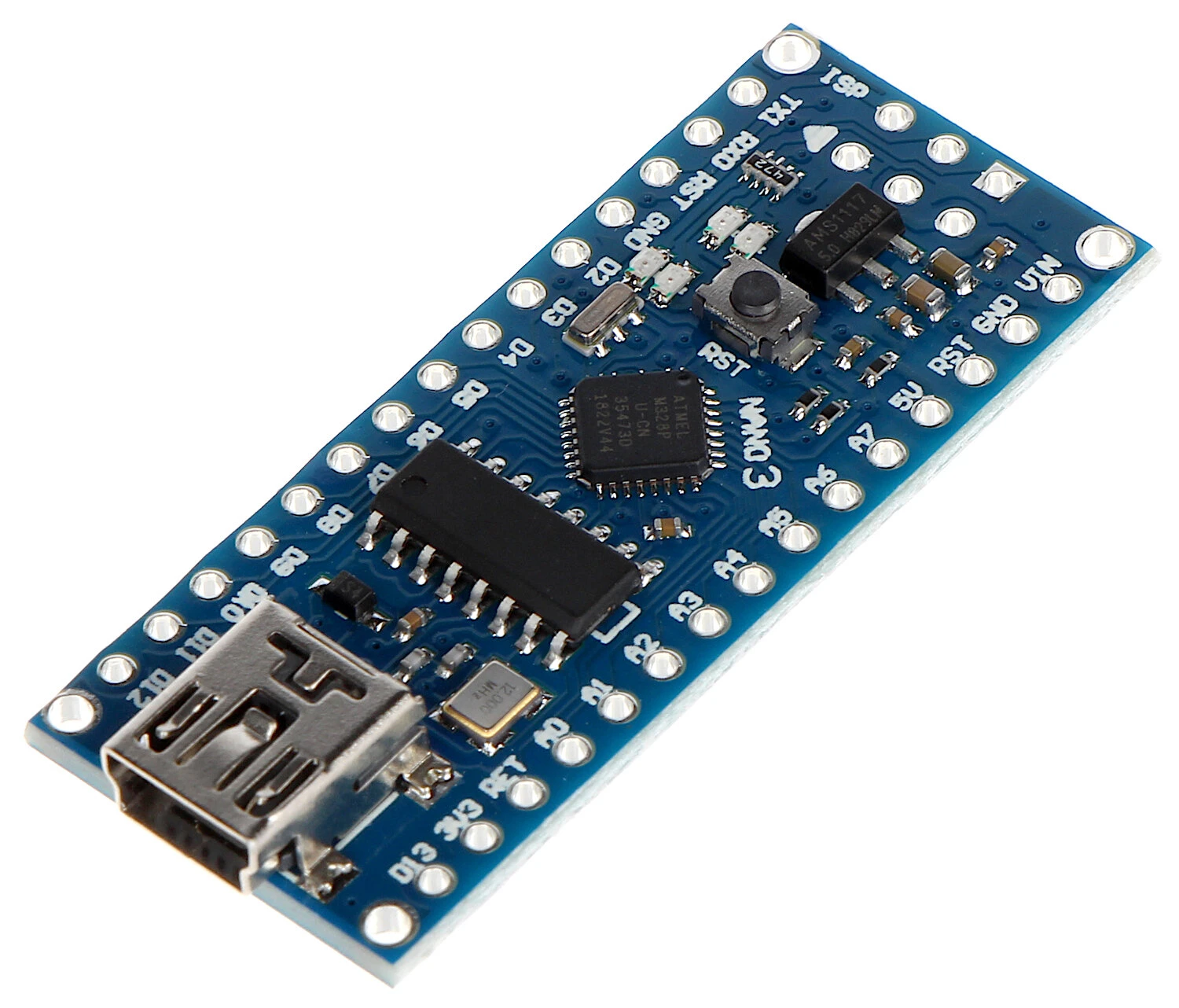

Zdjęcie przedstawia niebieską płytkę Arduino Nano z widocznymi komponentami elektronicznymi, takimi jak mikrokontroler, złącze USB i piny wejścia/wyjścia. Płytka jest przeznaczona do projektów elektronicznych i programistycznych.

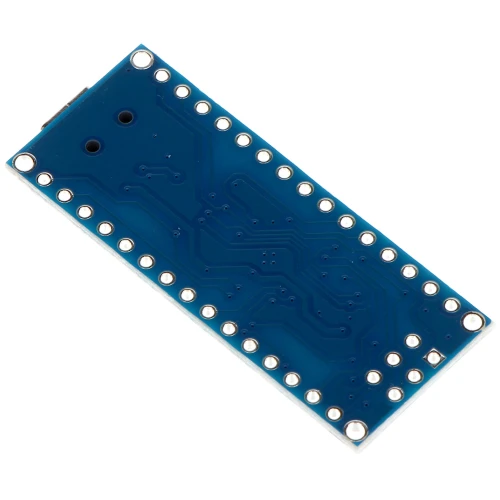

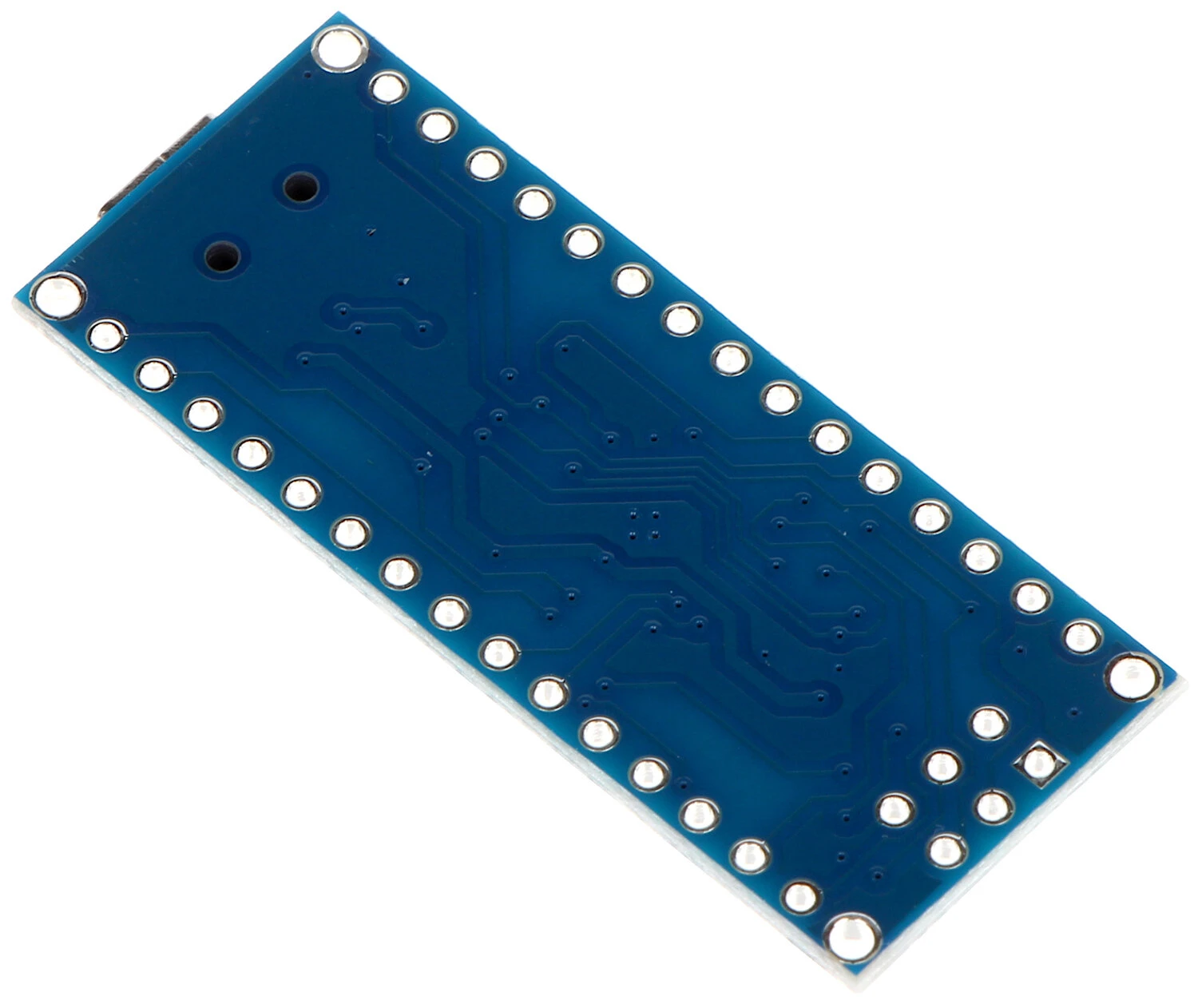

Prostokątna płytka drukowana w kolorze niebieskim z widocznymi ścieżkami i otworami montażowymi na krawędziach. Płytka jest przeznaczona do zastosowań elektronicznych, takich jak prototypowanie i projekty DIY.

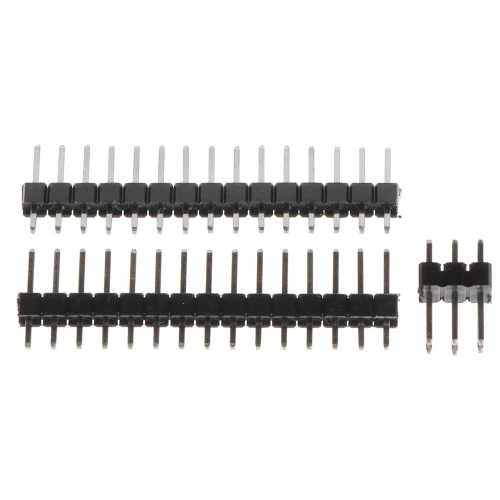

Na zdjęciu znajdują się dwa rzędy czarnych złączy pinowych o różnych długościach oraz jedno krótsze złącze. Złącza mają metalowe piny i są przeznaczone do montażu na płytkach drukowanych.
Schemat przedstawia połączenie RS-485 z Arduino Nucleo, które następnie łączy się z OSD-50HD. Diagram ilustruje przepływ danych między tymi komponentami.

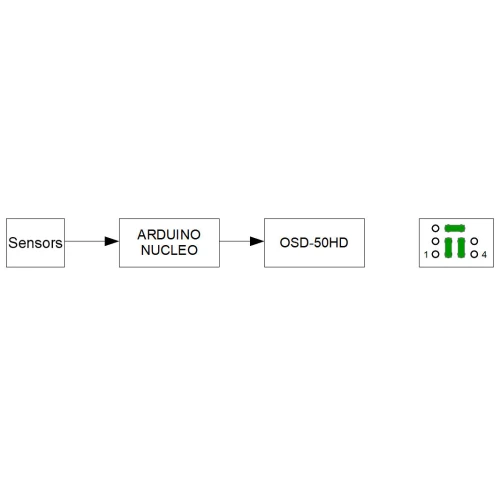

Schemat przedstawia bezpośrednie połączenie czujników z płytką Arduino Nucleo oraz modułem OSD-50HD. Strzałki wskazują kierunek przepływu sygnału od czujników do modułu.

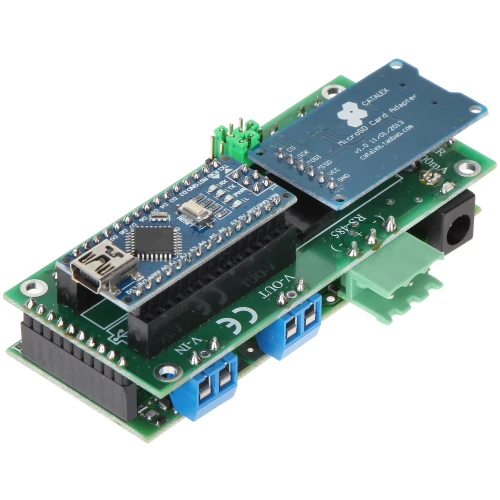

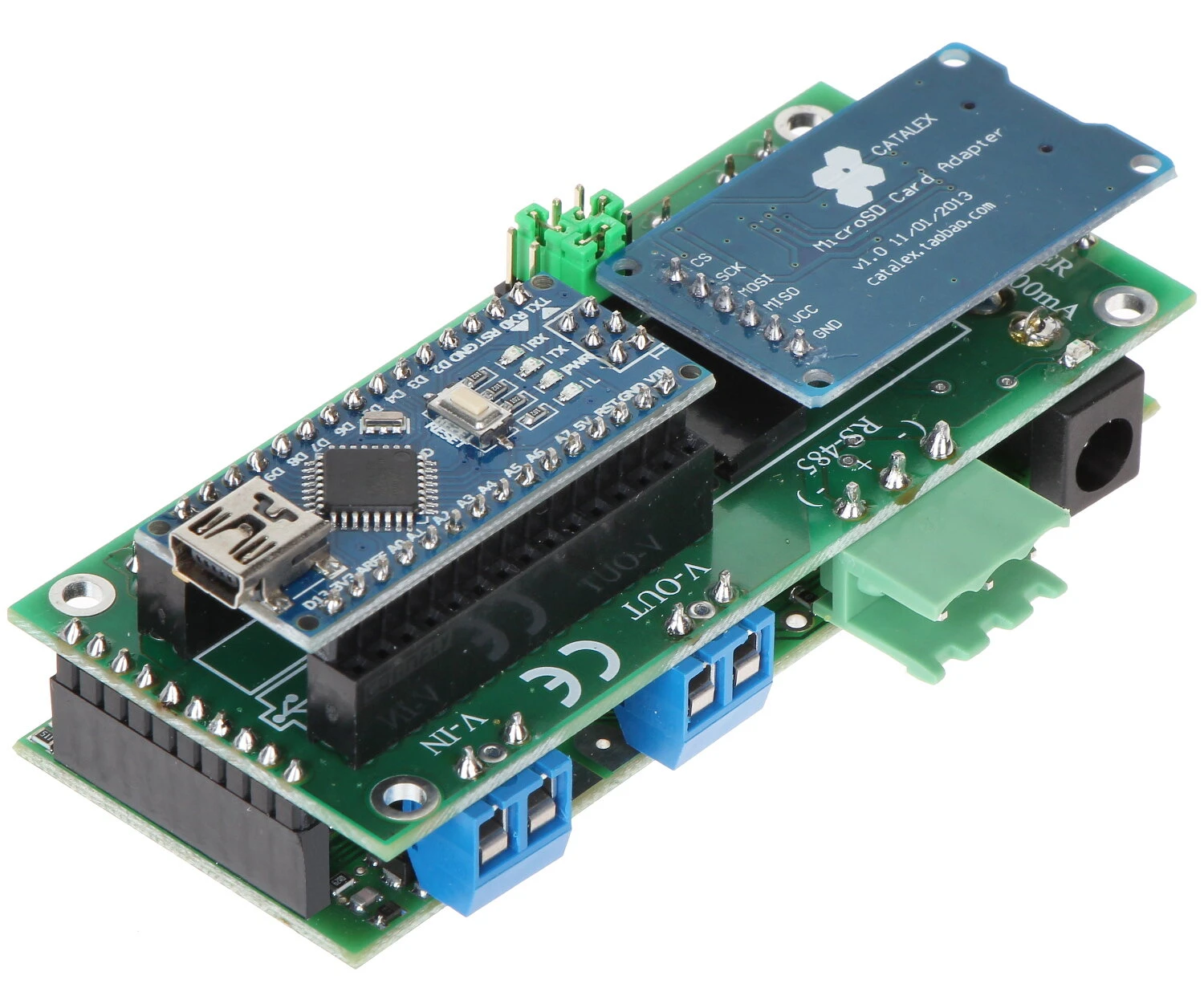

Moduł elektroniczny zintegrowany z płytką Arduino Nano oraz adapterem kart microSD. Płytka posiada różne złącza i komponenty, umożliwiające rozszerzenie funkcjonalności i integrację z innymi urządzeniami.

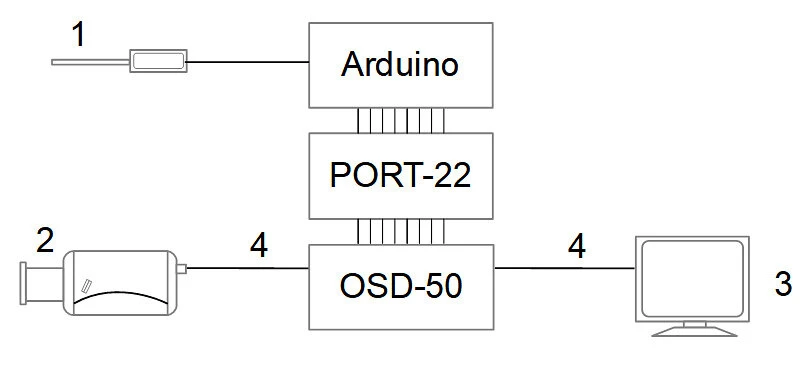

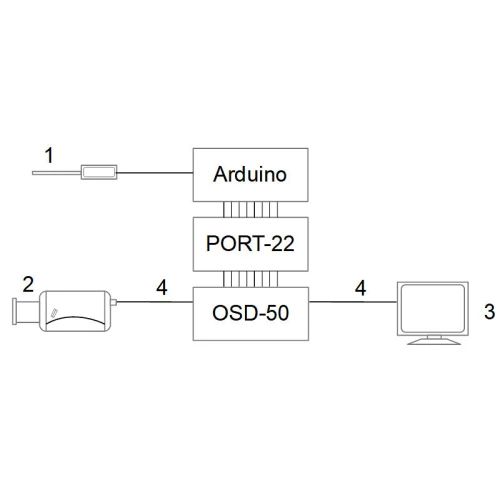

Schemat przedstawia podłączenie czujnika temperatury do systemu z użyciem Arduino, PORT-22 i OSD-50. Czujnik jest połączony z kamerą i monitorem, tworząc kompletny układ pomiarowy.

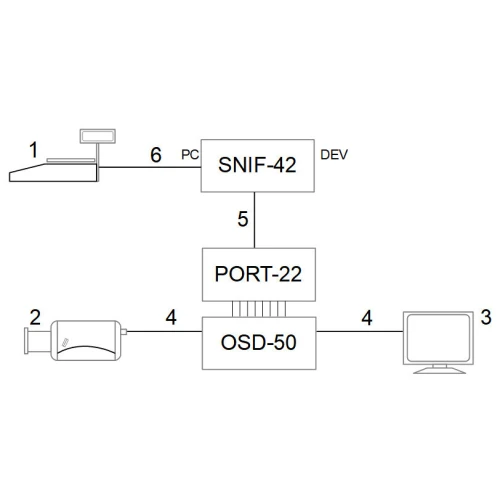

Schemat przedstawia konfigurację systemu z zastosowaniem wagi, obejmującą urządzenia takie jak komputer, kamera, monitor oraz moduły SNIF-42, PORT-22 i OSD-50. Połączenia między komponentami są oznaczone numerami, wskazującymi na przepływ danych i komunikację w systemie.

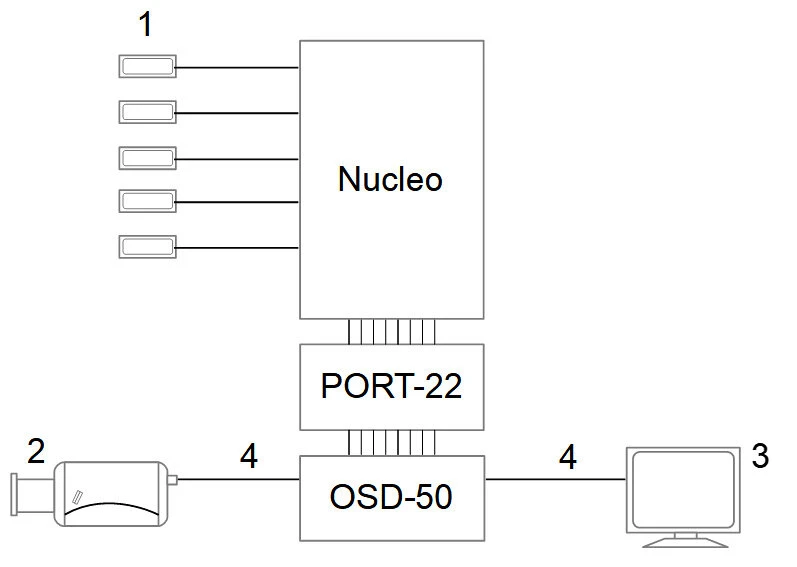

Schemat przedstawia system połączeń z centralą Nucleo, do której podłączone są czujniki, kamera oraz monitor. Elementy połączone są za pomocą modułów PORT-22 i OSD-50, co umożliwia integrację i wyświetlanie obrazu.
Niebieska płytka Arduino Nano z portem USB i różnymi komponentami elektronicznymi, w tym mikrokontrolerem i złączami pinowymi. Płytka jest kompaktowa i przeznaczona do projektów elektronicznych i prototypowania.

Galerie fotografií

Na zdjęciu znajduje się moduł Nano V3 z układem CH340, który jest małą płytką mikrokontrolera z wieloma pinami do podłączeń. Posiada port USB do programowania i zasilania oraz różne komponenty elektroniczne na niebieskiej płytce PCB.
Zdjęcie przedstawia niebieską płytkę Arduino Nano z widocznymi komponentami elektronicznymi, takimi jak mikrokontroler, złącze USB i piny wejścia/wyjścia. Płytka jest przeznaczona do projektów elektronicznych i programistycznych.
Prostokątna płytka drukowana w kolorze niebieskim z widocznymi ścieżkami i otworami montażowymi na krawędziach. Płytka jest przeznaczona do zastosowań elektronicznych, takich jak prototypowanie i projekty DIY.
Na zdjęciu znajdują się dwa rzędy czarnych złączy pinowych o różnych długościach oraz jedno krótsze złącze. Złącza mają metalowe piny i są przeznaczone do montażu na płytkach drukowanych.
Schemat przedstawia połączenie RS-485 z Arduino Nucleo, które następnie łączy się z OSD-50HD. Diagram ilustruje przepływ danych między tymi komponentami.
Schemat przedstawia bezpośrednie połączenie czujników z płytką Arduino Nucleo oraz modułem OSD-50HD. Strzałki wskazują kierunek przepływu sygnału od czujników do modułu.
Moduł elektroniczny zintegrowany z płytką Arduino Nano oraz adapterem kart microSD. Płytka posiada różne złącza i komponenty, umożliwiające rozszerzenie funkcjonalności i integrację z innymi urządzeniami.
Schemat przedstawia podłączenie czujnika temperatury do systemu z użyciem Arduino, PORT-22 i OSD-50. Czujnik jest połączony z kamerą i monitorem, tworząc kompletny układ pomiarowy.
Schemat przedstawia konfigurację systemu z zastosowaniem wagi, obejmującą urządzenia takie jak komputer, kamera, monitor oraz moduły SNIF-42, PORT-22 i OSD-50. Połączenia między komponentami są oznaczone numerami, wskazującymi na przepływ danych i komunikację w systemie.
Schemat przedstawia system połączeń z centralą Nucleo, do której podłączone są czujniki, kamera oraz monitor. Elementy połączone są za pomocą modułów PORT-22 i OSD-50, co umożliwia integrację i wyświetlanie obrazu.

  • Kód výrobku

    NANO-V3/CH340

zobrazit popis

Zeptat se na tento produkt zobrazit formulář

Máte otázky? Hledáte odpovědi? Máte zájem?

  • Volat
  • 34 341 16 30
  • Doporučujeme po-pá od 8 00 do 16 00 hodin
  • nebo napsat zprávu pomocí níže uvedeného formuláře

Přepište kód z obrázku

weryfikator

Zavřít

  • Dostupnost: V tuto chvíli není skladem

Cena (včetně DPH):

186,48 Kč

Přidat do sledovaných

Powiadom o dostępności pokaż formularz

Zastupujete rozpočtovou jednotku?
Vyzkoušejte možnost odložené platby.

CA Raty

Popis produktu

Deska NANO-V3/CH340 je funkční klon čipu Arduino NANO. Díky drobným úpravám obvodu se výrobci podařilo zachovat plnou kompatibilitu s prostředím Arduino a zároveň výrazně snížit výrobní náklady. Srdcem čipu zůstává mikrokontrolér Atmega328P, který se oproti originálu nezměnil. Klíčová změna se však týká převodníku USB<>TTL, jehož funkci zde plní oblíbený a spolehlivý čip CH340. Goldpiny připojené k desce nejsou připájeny, což umožňuje uživateli rozhodnout se, jakým způsobem čip připojí k dalším zařízením. To je důležité zejména při instalaci čipu v místech s velmi omezeným prostorem. Plná kompatibilita s prostředím Arduino a předinstalovaný BOOTLOADER umožňují programovat čip způsobem shodným s originálem, a to pomocí stejného softwaru Arduino IDE. Výrobek tak může být vynikajícím doplňkem generátoru znaků OSD-50HD v kombinaci s převodníkem znaků PORT-22.

Spolupráce:PORT-22
Vestavěný stabilizátor:Ano
Kryt desky plošných spojů:Ne
Maximální vysoké napětí na logických hradlech:5 V
Taktovací frekvence: 1:12 MHz
Paměť:
  • 32 kB - Flash
  • 1 kB - SRAM
  • 1 kB - EEPROM
Porty GPIO: 1,5 kB paměti:14
Analogové vstupy:8
PWM výstupy: 1:6
Komunikace:
  • KOMUNIKACE: UART,
  • mini USB - typ B
Napájení:
  • 7 ... 12 V DC,
  • 5 V DC - port USB
Hmotnost:0,005 kg
Rozměry:45 x 18 x 6 mm
